In der modernen industriellen Automatisierung sind Steuerungssysteme Kernkomponenten, die Produktionsprozesse überwachen und steuern, um Effizienz und Sicherheit zu gewährleisten.DCS und SPSsind zwei gängige Steuerungssysteme, jedes mit seinen eigenen einzigartigen Vorteilen und Anwendungsszenarien.
1. Systemarchitektur
DCS:

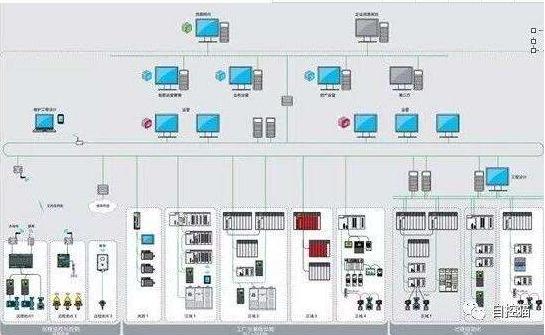

Verteilte Architektur: Die Kontrollfunktionen derDCS-Systemsind auf mehrere Steuerknoten (z. B. Steuerungen, I/O-Module und Bedienstationen) verteilt. Diese Struktur verbessert die Zuverlässigkeit und Skalierbarkeit des Systems.
SPS:
Verteilte Steuerungsarchitektur: Obwohl die SPS ebenfalls eine verteilte Steuerung verwendet, ist ihre Steuerungslogik normalerweise auf relativ wenige SPS-Einheiten verteilt.
2. Anwendungsszenarien und Kontrollobjekte
DCS:
Anwendungsszenarien: Wird normalerweise in Szenarien verwendet, die eine komplexe Prozesssteuerung und Echtzeit-Datenüberwachung erfordern, z. B. in der Chemie-, Erdöl-, Metallurgie-, Energie- und Wasseraufbereitungsindustrie.
Kontrollobjekte: Geeignet für die Abwicklung umfangreicher, kontinuierlicher Produktionsprozesse und können eine effektive Verwaltung komplexer Prozessabläufe erreichen.
SPS:
Anwendungsszenarien: Weit verbreitet in Fertigungs- und automatisierten Produktionslinien, insbesondere für kleinere Prozesse und diskrete Logiksteuerung.
Steuerobjekt: Wird hauptsächlich für einfache Logiksteuerung, Zeitsteuerung und Zählfunktionen verwendet, z. B. Montagelinien, mechanische Steuerung usw.
3. Programmierung und Funktion
DCS:
Programmiersprache: Nimmt ein breiteres Spektrum an Programmiersprachen an, einschließlich Kontaktplanlogik, Funktionsblockdiagramm und Hochsprache usw.
Funktion: Unterstützt Echtzeit-Datenüberwachung, Fernsteuerung und eine Vielzahl komplexer Steuerungsstrategien und kann kontinuierliche Steuerung und erweiterte Steuerungsalgorithmen verarbeiten.
SPS:
Programmiersprache: Verwendet hauptsächlich Kontaktplanlogik oder Funktionsblockdiagramm für die Programmierung.
Funktion: Fokus auf sequentielle Steuerung und diskrete Ein-/Ausgangssignale. Obwohl die neue SPS auch hinsichtlich der Steuerung im geschlossenen Regelkreis verbessert wurde, ist sie im Vergleich zu DCS immer noch eingeschränkt.
4. Kommunikation und Systemintegration
DCS:
Kommunikationsfähigkeit: Betont leistungsstarke Kommunikationsfähigkeiten, die einen nahtlosen Datenaustausch zwischen Steuerungskomponenten ermöglichen.
Systemintegration: Integriert Funktionen wie Steuerung, Überwachung, Datenerfassung und Alarm auf einer einheitlichen Plattform und vereinfacht so die Systemverwaltung und den Systembetrieb.
SPS:
Kommunikationsfunktion: verfügt häufig über einfachere Kommunikationsfunktionen und basiert auf grundlegenderen Protokollen und Kommunikationsoptionen.
Systemintegration: Obwohl sich SPS und zugehörige Peripheriegeräte auch leicht mit der industriellen Steuerung zu einem integralen Ganzen zusammenfügen lassen, ist die Systemintegration im Vergleich zu DCS relativ einfach.
5. Vorteile, Nachteile und Kosten
DCS:
Vorteile: Hohe Zuverlässigkeit, redundantes Design und effektive Echtzeitüberwachung und -steuerung komplexer Prozesse.
Nachteile: Hohe Kosten, komplexes System und erfordert professionelle Wartung und Betrieb.
SPS:
Vorteile: Wirtschaftlich, einfach zu installieren und zu warten sowie einfach zu programmieren.
Nachteile: Relativ eingeschränkte Funktionalität und schlechte Anpassungsfähigkeit bei der Bewältigung komplexer Steuerungsaufgaben.
