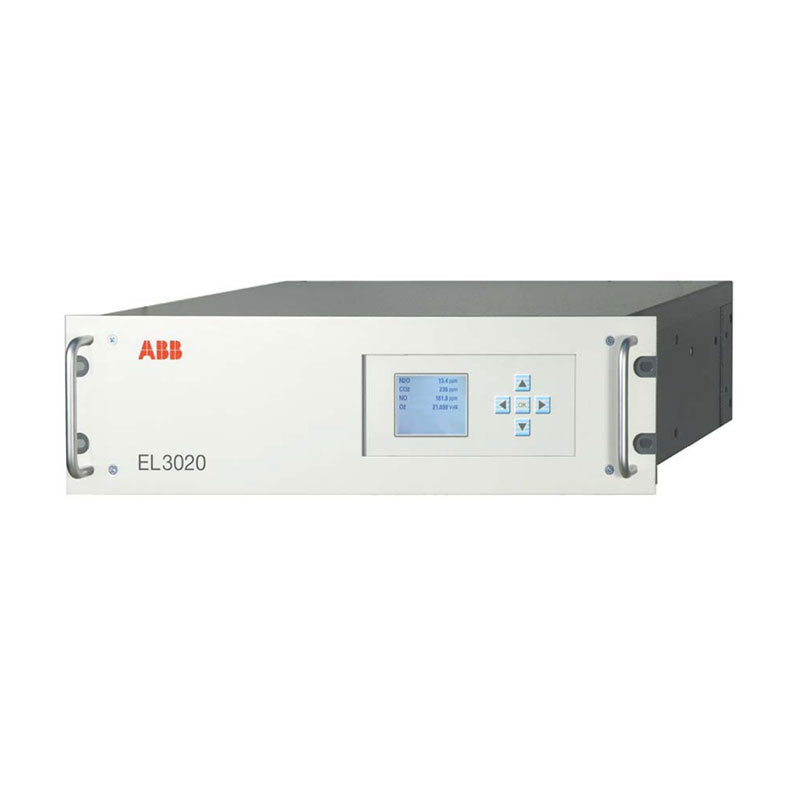

ABB EL3020

Möchten Sie mehrere Gaskomponenten genau und zuverlässig überwachen? ABB EL3020 Gasanalysator ist Ihre ideale Wahl. Sie kombiniert fortschrittliche NDIR-Technologie mit einem gasgefüllten Klimastrahlungsdetektor, um eine hervorragende Leistung zu gewährleisten. Als professioneller Lieferant liefert Tongtu nicht nur diesen Hochleistungsanalysator, sondern verfügt auch über eine breite Palette von Modellen, aus denen Sie auswählen können. Unabhängig davon, ob Sie es für die Prozesssteuerung oder die Umgebungsüberwachung verwenden, können wir ein Modell finden, das zu Ihnen passt.

Struktur

ABB EL3020 verfügt über ein modulares Design, das leicht zu warten und zu aktualisieren ist. Die Probengaskammer ist leicht zu reinigen, und der Gasweg besteht aus korrosionsbeständigen Materialien, um die Lebensdauer der Ausrüstung zu verlängern. In Bezug auf die Stromversorgung ist es mit einem breiten Bereich von Wechselstromversorgungen (100-240 VAC ± 10%, 48-63Hz) kompatibel, wobei ein Einkanal-Stromverbrauch von etwa 40 VA und einen Doppelkanal-Stromverbrauch von etwa 70 VA betrieben wird. Es verfügt über eine reichhaltige Ausgangsschnittstelle, die 0/2/4-20-mA-analoge Signale (maximale Belastung 750 Ω) bereitstellt und die digitalen Kommunikationsprotokolle von Modbus, RS485 und RS232 unterstützt. Es verfügt außerdem über eine explosionssichere EXEX (P) -Stechnik und bietet ein optionales Heizdesign, um sich an extreme Temperaturumgebungen anzupassen. Der eingebaute Drucksensor (Arbeitsbereich PABS = 600-1250HPA) kann den Einfluss von Druckschwankungen auf die Messgenauigkeit automatisch korrigieren.

Kalibrierungsvorgang

Null-Kalibrierung: ABB EL3020 verwendet Hochpuritätsstickstoff. Die Ausrüstung muss länger als 12 Stunden vorgeheizt werden. Stoppen Sie die Spülung und Probenahme, schließen Sie den Stickstoff an, wechseln Sie auf die Nullposition durch das Fünf-Wege-Ventil, stellen Sie den Druck auf 0,01 mPa ein, halten Sie die Durchflussrate bei 60 l/h, löschen Sie die Gaskammer 12 Minuten lang mit Stickstoff und geben Sie einen kleinen Standardwert (z.

Reichweite Kalibrierung: Als Beispiel muss es auch länger als 12 Stunden vorgeheizt werden. Stoppen Sie die Spülung und Probenahme, schließen Sie das CO-Standardgas an, wechseln Sie das Fünf-Wege-Ventil in die Kalibrierungsposition, stellen Sie den Druck und den Fluss wie oben ein, löschen Sie die Gaskammer für 12 Minuten, wählen Sie CO durch den Panelbetrieb aus, geben Sie den genauen Nennwert auf der Standardgasflasche ein und bestätigen und speichern Sie den Kalibrierungswert nach dem Lesen.

FAQ

Wie schnell reagiert dieser Analysator?
Die Reaktionszeit von ABB EL3020 ist sehr schnell, normalerweise weniger als 3 Sekunden und kann schnell Änderungen der Gaskonzentration widerspiegeln.

Was sollte besondere Aufmerksamkeit während der Installation und Wartung erhalten?
Während der Installation ist es wichtig, die Luftdichtheit der Gaspipeline zu gewährleisten, was die Grundlage für eine genaue Messung darstellt. In Bezug auf die Wartung ist regelmäßig Kalibrierung unerlässlich. Die Probenkammer kann gereinigt werden, was auch Teil des Routine -Wartungsgehalts ist
